| 产品特性：过滤 | 品牌：洪湖蓝天 | 型号：LTGF型 B级 |

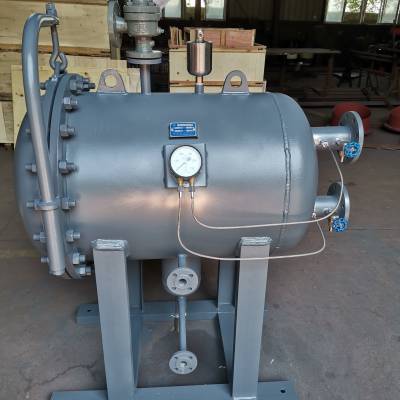

| 原理：聚结脱水法 | 用途：油水分离 | 样式：卧式过滤分离器 |
| 性能：精密过滤 | 适用对象：燃油 | 适用对象性质：其他 |
| 主体材质：不锈钢 |
二、结构
过滤分离器是由一个内部装有一级滤芯（过滤聚结滤芯）、二级滤芯（分离滤芯）的金属壳体组成，同时配有排污阀、放水阀、压差表、安全阀、伴热装置等附件。
三、工作原理
喷气燃料进入过滤分离器后，首先汇集于铝制托盘，再分散进入聚结滤芯由里向外，***步由过滤层滤除固体杂质，***步通过破乳层，将乳化状态的油水分离，第三步由聚结层将微小的水滴聚结成大的水滴，沉降于集水槽内；然后未来得及聚结的小水滴靠分离滤芯的斥水作用进一步分离，沉降于沉淀槽，由排水阀排出。干净的燃料通过分离滤芯汇集于二级托盘，由过滤分离器的出口排出。
四、使用寿命
过滤分离器的工作状态及滤芯工作寿命主要根据压差来判断，当进出口压差达到0.1Mpa（1.0Kg/ cm?），则说明聚结滤芯已经堵塞，应予更换。另外，当聚结滤芯使用超过半年时也应考虑更换。分离滤芯为***式滤芯，若无机械损伤，可长期使用但在更换过滤聚结滤芯时，应将其拆下清洗和检查。
五、选型标准
选型要求
过滤分离器的设计压力必须高于实际工作压力；
过滤分离设计流量应该大于实际工作流量的30%-50%，不可按照泵的额定流量来选择过滤器的额定流量，因为泵的实际工作流量很可能高于其额定流量。
过滤分离器按级别分为A、B、C三级；按流量从30m?/h-500m?/h；按设计压力分1.0、1.6、2.5、4.0、和6.4Mpa；按安装形式分为立式和卧式；按过滤精度分为3~5μm和1μm（专用于滤除悬浮物）；按使用地区分为无伴热和含伴热装置两种，共计170个规格型号，其主要性能指标如下：
由上表可以看出，性能优先顺序为A级>B级>C级，也就是说在不考虑成本的前提下，A级可以取代B级，B级可以取代C级。
产品型号标示
六、使用及维护
过滤分离器安装好后，便能长期连续、可靠的工作，一般不用开盖清洗，但平时使用时应注意以下几点：
1)及时放气。对于安装手动放气阀的过滤器，在每次作业时，要进行人工放气，因为壳体中若积存的气体过多，会影响过滤器的正常工作。
2)经常放沉淀。在每次加油作业后，均应放沉淀，沉淀中有水份是正常的。若放沉淀时发现有固体杂质，则应查明原因并及时采取处理措施。
3)坚持记录压差。在每次作业后，均应在维护日志上记录过滤器压差及燃料通过量，以便判断过滤分离器是否正常工作。若发现压差突然下降，应立即停止使用，并及时开盖检验，查明原因。
4)更换滤芯。
当出现下列情况时，应更换聚结滤芯：
① 压差达到0.1Mpa
② 使用期限超过半年
③ 滤芯破损（压差突然下降）
当出现下列现象时应更换分离滤芯：
① 滤芯破损
② 滤芯淋水试验不合格
七、常见故障及排除
故障 | 可能原因 | 排除方法 |
沉淀中发现固体杂质 | 1.聚结滤芯破损 | 更换聚结滤芯 |
2.滤芯固定螺母未扭紧 | 上紧 | |
3.安装不正 | 重新安装 | |
4.一级托盘未固定好 | 固定好 | |
出口燃料游离水含量超过规定指标 | 1.聚结滤芯破损 | 更换聚结滤芯 |
2.分离滤芯破损 | 更换聚结滤芯 | |
3.分离滤芯憎水性下降 | 更换聚结滤芯 | |
4.滤芯安装不正 | 重新安装 | |
压差突然下降 | 1.聚结滤芯破损 | 更换聚结滤芯 |
2.聚结滤芯安装不当 | 重新安装 |
过滤分离器内装滤芯及安装尺寸
| 壳体型号 | 每台过滤分离器内滤芯数量 | 安装尺寸（mm) | 质量 (kg) | 参 考 图 | |||||||||||
| 聚结滤芯 | 分离滤芯 | ||||||||||||||
| 规格(mm) | 数量 | 规格(mm) | 数量 | A | B | C | D | E | F | G | H | I | |||
| LTGF-50/1.0-100B1 | 100x400 | 10 | 100x400 | 5 | 290 | 890 | 1250 | - | 844 | 498 | 600 | - | 20 | 600 | 3 |
| LTGF-30/1.6-80B1 | 100x400 | 6 | 100x400 | 3 | 250 | 1110 | 1400 | 450 | 700 | 450 | 500 | - | 20 | 520 | 1 |
| LTGF-60/1.6-100B1 | 100x400 | 12 | 100x400 | 6 | 250 | 1110 | 1400 | 476 | 900 | 500 | 600 | 450 | 20 | 600 | 1 |
| LTGF-90/1.6-150B1 | 100x600 | 12 | 100x600 | 6 | 250 | 1310 | 1588 | 475 | 900 | 500 | 600 | 450 | 20 | 680 | 1 |
| LTGF-120/1.6-150B1 | 100x600 | 16 | 100x600 | 8 | 250 | 1365 | 1664 | 570 | 1080 | 600 | 700 | 450 | 20 | 880 | 1 |
| LTGF-150/1.6-150B1 | 150x915 | 8 | 150x710 | 4 | 250 | 1753 | 2076 | 600 | 1100 | 680 | 800 | 450 | 20 | 1200 | 1 |
| LTGF-180/1.6-150B1 | 150x1120 | 8 | 150x915 | 4 | 250 | 1958 | 2281 | 600 | 1100 | 680 | 800 | 450 | 20 | 1380 | 1 |
| LTGF-180/1.6-150B2 | 150x1120 | 8 | 150x915 | 4 | 1080 | 390 | 674 | 2096 | 800 | 2135 | 940 | 756 | 20 | 1450 | 2 |
| LTGF-240/1.6-200B1 | 150x915 | 12 | 150x710 | 5 | 250 | 1830 | 2172 | 820 | 1220 | 834 | 900 | 500 | 20 | 1900 | 1 |
| LTGF-240/1.6-200B2 | 150x915 | 12 | 150x710 | 5 | 1060 | 480 | 694 | 2190 | 900 | 1980 | 810 | 830 | 20 | 2080 | 2 |
| LTGF-300/1.6-200B1 | 150x1120 | 12 | 150x915 | 5 | 250 | 2035 | 2172 | 820 | 1220 | 834 | 900 | 500 | 20 | 2075 | 1 |
| LTGF-300/1.6-200B2 | 150x1120 | 12 | 150x915 | 5 | 1060 | 480 | 693 | 2190 | 900 | 2185 | 940 | 830 | 20 | 2075 | 2 |
| LTGF-360/1.6-200B1 | 150x710 | 24 | 150x1120 | 5 | 250 | 2372 | 2760 | 820 | 1220 | 834 | 900 | 500 | 20 | 2281 | 1 |
| LTGF-360/1.6-200B2 | 150x710 | 24 | 150x1120 | 5 | 1060 | 480 | 699 | 2190 | 900 | 2390 | 1240 | 830 | 20 | 2281 | 2 |
| LTGF-420/1.6-250B1 | 150x1120 | 17 | 150x915 | 7 | 250 | 2035 | 2500 | 820 | 1400 | 1034 | 1100 | 500 | 20 | 2350 | 1 |
| LTGF-420/1.6-250B2 | 150x1120 | 17 | 150x915 | 7 | 1000 | 600 | 699 | 2290 | 1100 | 2167 | 940 | 1000 | 20 | 2350 | 2 |
| LTGF-500/1.6-250B1 | 150x710 | 34 | 150x1120 | 7 | 250 | 2372 | 2800 | 820 | 1400 | 1034 | 1100 | 500 | 20 | 2658 | 1 |
| LTGF-500/1.6-250B2 | 150x710 | 34 | 150x1120 | 7 | 1000 | 600 | 699 | 2290 | 1100 | 2550 | 1240 | 1000 | 20 | 2658 | 2 |
