| 产品特性：准确 | 品牌：洪湖蓝天 | 型号：LTCY-1、LTCY-2型 |
| 容积：300m? | 适用物料：液体石油 | 规格：300m? |
罐下（内）采样器
（LTCY-1、LTCY-2型）
一、产品概述
储罐罐下采样器是根据***370-75《液体石油产品的人工采样法》和（GB/T 4756-84）《石油和液体石油新产品（试）取样法》的规范要求与洛阳石化工程公司共同研制的取样设备。该设备符合SH/T3414-1999《石油化工钢制立式轻质油罐罐下采样器选用检验及验收》标准。
二、优越性
采用柔性连接技术，从而减少了罐内液体扰动对浮臂的冲击力量，延长了罐内装置的使用寿命；
采样时，采样工不需上罐，只需打开采样箱即可采样，既安全简便又节省了时间，特别是在恶劣气候条件下，更能显示其优越性；
使用罐下采样器，可减少静电效应的危险；
采样管线采用不锈钢结构，既***了样品的纯净，又增强了管线的防腐蚀性能。
三、特点
采样点准确；
采样管与油罐外部管线间都用304材质不锈钢金属软管连接。***了采样组合件活动的要求，因此远比其它非金属材料软管寿命长。
四、产品标示

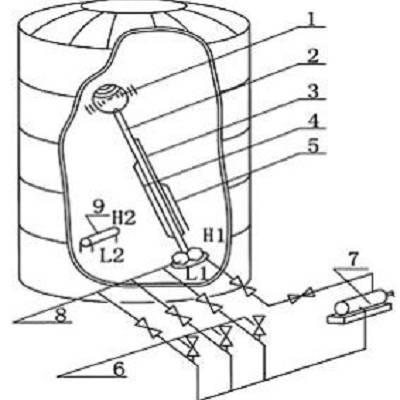

五、产品结构示意图
六、工作原理
采样装置所采用的结构形式能完全准确无误地***采样法和取样位置规定的要求。
采样器装置是将三根（上、中、下）采样管固定在支撑管上，一根采上部油样，一根采中部油样，另一根采下部油样，支撑杆上端连浮标，下端固定在罐底固定支座上。当液面升降时，浮标随之浮动，采样管亦随之升降，因此三根采样管的开口高度始终保持在规定的采样位置。
七、选用原则
采样管的公称直径不宜大于15mm
固定顶罐应选用浮筒（球）型
浮顶罐和内浮顶罐宜选用折叠型
介质为喷气燃料时，采样管的材质应选用不锈钢或铝合金
液面在4M以下时一般不进行采样，用户应详细填写采样器技术数据表
八、注意事项
为使所取油样真正代表所要分析的油品，当采样时，操作人员必须先利用手摇泵把采样管内的存油排净(应根据手摇泵每转的排量和采样管内的存油来确定拨动手摇泵所需转数)、(气动隔膜泵亦同)换成新鲜油品之后，然后再依次旋开取样口阀门取样。
采样器分段包装、运输。现场安装应注意保护各阀门及采样杆的螺纹。安装时先连接各采样口接管、注意各连接部位的密封性，而后连接支撑管。
泵进出口角度可微调，便于现场接管安装、调整。
设备采用材质由用户根据实际工况条件确定。
